Substituição da Cabeça de Impressão

Cabeças de impressão compatíveis

Para detalhes sobre cabeças de impressão compatíveis, consulte Cabeça de Impressão.

Precauções ao manusear a cabeça de impressão

Siga as seguintes precauções ao manusear a cabeça de impressão.

Cuidado

• Por segurança, mantenha a cabeça de impressão fora do alcance de crianças.
• Se houver ingestão acidental de tinta, consulte um médico imediatamente.
• Não toque na cabeça de impressão imediatamente após a impressão. A cabeça de impressão fica extremamente quente e há risco de queimaduras.

Importante

• Pode haver tinta ao redor dos ejetores da cabeça de impressão removida. Manuseie a cabeça de impressão com cuidado após a substituição. A tinta pode manchar as roupas.

• Abra a embalagem da cabeça de impressão apenas imediatamente antes da instalação. Após retirar a cabeça de impressão da embalagem, instale-a imediatamente. Se a cabeça de impressão for deixada como está depois que a embalagem for aberta, os ejetores poderão secar, o que pode afetar a qualidade da impressão.



Procedimento de Substituição

Quando você precisar substituir a cabeça de impressão, siga o procedimento abaixo.

Cuidado

• Ao substituir a cabeça de impressão imediatamente após a impressão, aguarde alguns minutos antes de substituir. As partes metálicas da cabeça de impressão ficam quentes durante a impressão e haverá risco de queimadura se essas partes forem tocadas.

Importante

• Suas mãos podem ficar sujas durante a substituição da cabeça de impressão. Utilize as luvas fornecidas na caixa com a nova cabeça de impressão para substituir.

1. Verifique se a máquina está ligada, então exiba a tela INÍCIO.

   Se a tela INÍCIO não for exibida, pressione o botão INÍCIO (HOME).

2. Selecione Manutenção (Maintenance) na tela INÍCIO e pressione o botão OK.

   • LCD e Painel de Controle

   A tela Manutenção (Maintenance) será exibida.

3. Selecione Substituição da cabeça (Head replacement) e pressione o botão OK.



   A tela Confirmação será exibida.

4. Confirme a mensagem, selecione Sim (Yes) e pressione o botão OK.

   Importante

   • Se o cartucho de manutenção não tiver espaço suficiente, uma mensagem solicitando a substituição do cartucho de manutenção será exibida. Siga as instruções da mensagem para substituir o cartucho de manutenção. Se essa mensagem for exibida, você não poderá usar a impressora até ele ser substituído por um novo.
   • Se não houver tinta suficiente nos cartuchos de tinta, uma mensagem solicitando a substituição dos cartuchos de tinta é exibida. Siga as instruções da mensagem para substituir o cartucho de tinta. Se essa mensagem for exibida, você não poderá usar a impressora até ele ser substituído por um novo.

5. Quando uma mensagem for exibida, abra a tampa superior.



   A tinta é injetada. Isso leva aproximadamente 7 minutos.

   Após a tinta ser injetada, o suporte da cabeça de impressão (A) se moverá para a posição de substituição, e instruções para a substituição serão exibidas no LCD.

   Importante

   • Enquanto a tinta estiver sendo injetada, sempre siga as precauções abaixo. Caso contrário, a injeção poderá ser interrompida e iniciada novamente, fazendo com que a impressora consuma mais tinta.

     • Não desconecte ou desligue a impressora.
     • Não abra a tampa do cartucho.
     • Não abra a tampa de manutenção.
     • Não mova ou levante a impressora.
   • Não feche a tampa superior até a substituição da cabeça de impressão terminar.

6. Puxe para frente a alavanca acoplada (C) enquanto pressiona o botão Bloquear (Lock) (B) conforme indicado pela seta na figura abaixo.



   Importante

   • Não toque no filme limpo (D) ou na cinta branca (E). Se você sujar ou arranhar essas peças ao tocá-las com um papel ou com a mão, isso poderá danificar a impressora.



7. Abra a alavanca de bloqueio da cabeça de impressão (F) completamente até ela parar.



8. Remova a cabeça de impressão pela alça (G).



   Importante

   • Nunca toque nos contatos de metal (H) do suporte da cabeça de impressão. Além disso, não permita a aderência de nenhuma sujeira aos contatos de metal do suporte da cabeça de impressão. Isso pode danificar a impressora.



   Nota

   • Descarte a cabeça de impressão usada de acordo com os regulamentos locais.

9. Abra a embalagem que contém a nova cabeça de impressão.

   Retire o compartimento da cabeça da embalagem e remova a fita.



10. Levante a cabeça de impressão pela alça e remova as tampas de proteção direita e esquerda (I).



    Importante

    • Sempre segure a cabeça de impressão pela alça. Nunca toque nos ejetores (J) nem nos contatos metálicos (K). Isso pode danificar a cabeça de impressão e afetar a qualidade da impressão.

    • Nunca toque na seção de alimentação da tinta (L). Isso pode causar problemas de impressão.


    • A superfície interna da tampa de proteção é revestida com tinta para proteger os ejetores. Tome cuidado para não tocar nessas superfícies ao remover as tampas.
    • A cabeça de impressão contém tinta para proteger os ejetores. Recomendamos remover a tampa de proteção segurando-a sobre o compartimento da cabeça que continha a cabeça de impressão ou de outra forma mantendo-a afastada com segurança dos outros itens para evitar derramamento de tinta e manchas em roupas ou nas áreas ao redor. Se a tinta for derramada acidentalmente, remova a tinta com um pano seco.
    • Se precisar colocar a cabeça de impressão em outro lugar temporariamente antes da instalação, coloque-a no compartimento da cabeça na mesma orientação. Colocá-la voltada para baixo pode danificar os ejetores ou os contatos metálicos, afetando a qualidade da impressão.
    • Não conecte novamente as tampas de proteção. Descarte-as de acordo com os regulamentos locais.

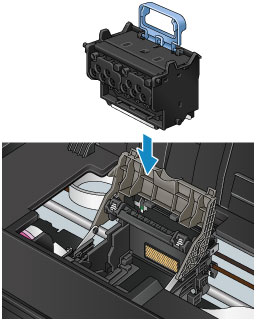

11. Empurre cuidadosamente a cabeça de impressão com firmeza, garantindo que os ejetores, os contatos metálicos e a seção de alimentação de tinta não toquem no suporte da cabeça de impressão.



12. Feche a alavanca de bloqueio da cabeça de impressão.



13. Feche a alavanca acoplada até ouvir um clique.



14. Feche a tampa superior.

    A impressora agora é enchida com tinta. Isso leva aproximadamente 20 minutos.

    Após o enchimento da impressora, a tela de confirmação é exibida.

    Siga as instruções na mensagem exibida no LCD para ajustar a posição da cabeça de impressão.

    Importante

    • Durante o enchimento da tinta, nunca remova o cartucho de tinta ou o cartucho de manutenção. Tinta pode vazar.

    • Enquanto a tinta estiver sendo enchida, sempre siga as precauções abaixo. Caso contrário, o enchimento de tinta poderá ser interrompido e iniciado novamente, fazendo com que a impressora consuma mais tinta.

      • Não desconecte ou desligue a impressora.
      • Não abra a tampa do cartucho.
      • Não abra a tampa de manutenção.
      • Não mova ou levante a impressora.

Nota

• Após a substituição da cabeça de impressão, execute a calibração de cor.
